在工业自动化调节系统中，流量自动调节系统占30%~40%，这个比例数是目前化工、石油化工中以及气态和液态产品在管道中输送和重复加工时的情况。

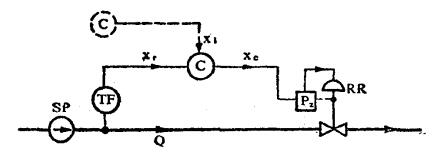

流量自动调节系统(SRA-D )的原理图

       调节阀的升压设备SP压送到管道的液体的流量为Q,可借助于流量变送器TF测量。变送器的标准输出讯号Xr传送给调节器C、给定讯号Xi在串级调节情况下是另一个调节器C的输出，图中以虚线表示; Xr或是个常数，由操作人员给定。调节器发出的控制讯号Xe.通过阀门定位器P.作用在调节阀上。当有扰动作用时，如果管路中的流量下降，调节器C使调节阀开大，一直到回复原来的流量。在流量增加的时侯，调节器使调节阀关小。
