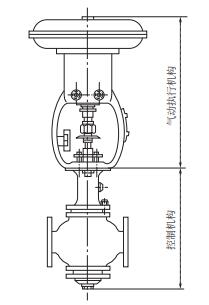

气动薄膜控制阀执行机构从结构来说,执行器一般由执行机构和调节机构两部分组成,如图2-2-10所示。其中,执行机构是执行器的推动部分,它按照控制器所给信号的大小产生推力或位移;调节机构是执行器的调节部分,常见的是控制阀,它接受执行机构的操纵,改变阀芯与阀座间的流通面积,调节工艺介质的流量。

　　当来自控制器的信号压力通入到薄膜气室时,在膜片上产生一个推力,并推动推杆部件向下移动,使阀芯和阀座之间的空隙减小 (即流通面积减小),流体受到的阻力增大,流量减小。推杆下移的同时,弹簧受压产生反作用力,直到弹簧的反作用力与信号压力在膜片上产生的推力相平衡为止,此时,阀芯与阀座之间的流通面积不再改变,流体的流量稳定,可见,控制阀是根据信号压力的大小,通过改变阀芯的行程来改变阀的阻力大小,达到控制流量的目的。
