球阀的工作密封架构以及检修
作者:admin 时间:2019/12/14

        球阀的操作与蝶阀基本相同,不同的地方主要是密封装置。根据密封装置的不同,球阀可分为单面密封球阀和双面密封球阀。

球阀工作密封结构

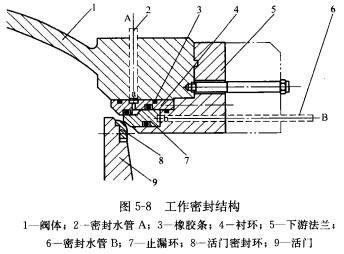

        图5-8所示的工作密封中,有一衬环用螺钉固定在下游法兰上,衬环与阀体密封进水管接触面的两侧设有橡胶条止水。衬环与止漏环接触并形成腔a.腔a与工作密封水管A相连通,衬环上a腔两侧设有两个密封圈,以防止腔内水外泄。工作密封止漏环位于衬环与法兰之间,止漏环与法兰接触并形成腔b,腔b与工作密封水管B相连通。当工作密封需要投入时,B管接压力水,A管接排水,则止漏环在b腔压力水的作用下左移,止漏环与活门下游侧上的密封环紧密接触,以防止水从活门与阀体的间隙漏出;当工作密封需要退出时,A管接压力水,B管接排水,则工作密封的止漏环在a腔压力水的作用下右移,密封口张开。

球阀检修密封结构

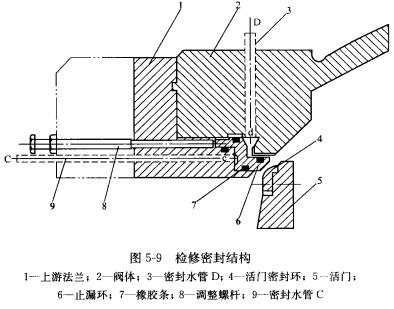

        图5-9所示的检修密封中,Z形止漏环与阀体及上游法兰接触,形成腔c和腔d。腔c与检修密封水管C相连通;腔d则与工作密封水管D相连通。当检修密封需要投入时,C管接压力水,D管接排水,则止漏环在c腔压力水的作用下右移,止漏环与活门上游侧上的密封环紧密接触,以防止水从活门与阀体的间隙漏出;当检修密封需要退出时,D管接压力水,C管接排水,则止漏环在d腔压力水的作用下左移,密封口张开。
